Jxrv-03/04 серии объемный теплообменник

штат:
Количество:
Запрос цены Добавить в корзину

JXRV-03, JXRV-04 серия объемных теплообменников новые запатентованные теплообменников, импортированные из профессиональных архитектурных проектных институтов. Применить к системе горячего водяного отопления общих промышленных и гражданских зданий, теплоноситель является паром или высокой температуры горячей воды (тип теплоносителя указывается при выборе конструкции).

Характеристики являются следующие:

1. Принять малый диаметр луч теплообмена и вторичный теплообмен теплоносителя;

2. Дополнительной утечки потока и поток блокирующих устройства установлены в резервуаре, чтобы значительно улучшить коэффициент теплопередачи;

3. Применение новых пучков труб теплообмена, несколько процессов, высокий коэффициент использования теплоносителя и экономии энергии;

4. Падение температуры тепловой среды большая, в 1,2-2 раза больше аналогичных стандартных резервуаров;

5. Область холодной воды маленькая, а скорость утилизации объема достигает 90%.


Инструкции по дизайну

1. Температура выхода нагретой воды не должна превышать 75 ℃. В реальном использовании, чтобы задержать масштабирование, температура нагретой воды должна контролироваться при 50-60 ° С. Для того, чтобы сделать операцию безопаснее, на выпускной трубе на тепловой среде должен быть установлен ловушковый клапан.

2. Материал: оболочка может быть изготовлена ​​из нержавеющей стали (SUS304, SUS316L, SUS2205) или выделение углеродистой стали SUS304, выделение углеродистой стали SUS316L, углеродистая сталь в соответствии с требованиями пользователя

Внутренняя подкладка составляет SUS444, углеродистая сталь - это подкладка меди; Теплообменные U-трубные материалы делятся на красную медный трубку, трубку из нержавеющей стали SUS304 и трубку из нержавеющей стали SUS316.

3. Продукт JXRV-03 принимает стальные седловые подшипники, в целом из бетонных пирсов с высотой H = 300 мм;

RV-04 принимает поддержку поддержки типа, которая обычно изготовлена ​​из бетонной установки с высотой H = 200 мм.

4. Теплообменник должен быть оснащен защитными устройствами. Когда установлен предохранительный клапан, давление открытия предохранительного клапана не должно превышать давление проекта (объявляем при заказе защитного клапана), а установка и использование предохранительного клапана должны быть

Соблюдать соответствующие национальные правила.



JXRV-03 Основные технические параметры горизонтального тома теплообменника

_1.5s. _3s. _5s. _8s. _10s. _15s. _1.5h. _3h. _5h. _8h. _10h. _15h.
Насыщенный пар Высокая / низкая температура воды
Объем (м3) 1.5 3 5 8 10 15 1.5 3 5 8 10 15
Q (м3 / ч) 1,5 ~ 3.4. 3 ~ 6. 5 ~ 10. 8 ~ 10. 10 ~ 18. 15 ~ 24. 1,5 ~ 2. 2 ~ 4. 4 ~ 6. 7 ~ 9. 9 ~ 11. 13 ~ 17.
Des.pre.
(МПа)		 Оболочка 0,6 / 1.0 / 1.6 0,6 / 1.0 / 1.6
Трубка 0,4 / 0,6 / 1.0 0,4 / 0,6 / 1.0
U TUBE OD * стенка толщина.
(Мм)		 Φ19 × 1.0. Φ19 × 1.0.
Max.leng. 2200 2530 3300 3300 3510 4230 2200 2530 3300 3400 3510 4230
F (м2) A 5.23 7.5 13.26 19.2 22.4 33.4 6.2 15.2 20.1 27.7 34.8 44.9
B 3.86 4.5 9.83 14.3 18.7 23.9 4 12.4 16.4 22.3 27.2 34.4
C

5.9 10.8 14.4 19.6







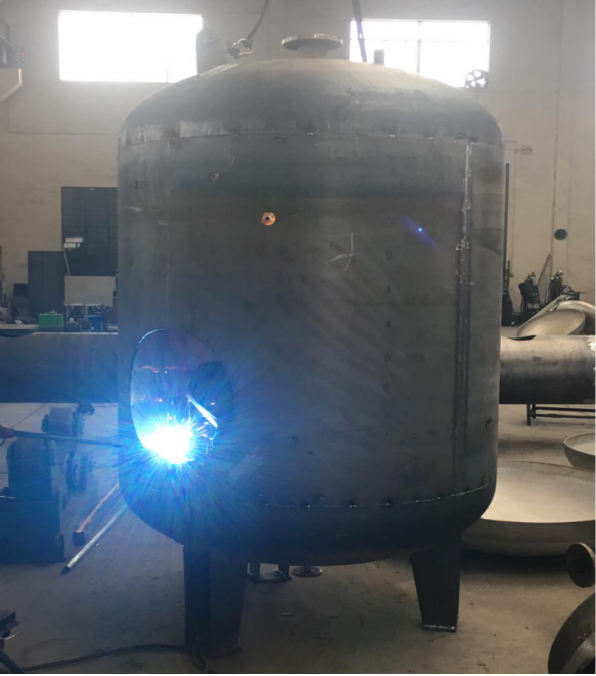

JXRV-04 Главный технический параметр вертикального тома теплообменника

V (м3) Вспомогательный Преданный φ (мм) ХМ) G (кг) Теплообмен
трубный пучок		 Q (м3 / ч)
PS. Выступ Л (мм) F (м2) Насыщенный
Стим		 70-80 ℃
воды		 85-95 ℃
воды
JXRV-04-1.5. 1.5 0.6 0,4 ~ 1.6. 1200 1848 789 1320 10.7
8.9
7.1
5.9		 7,4 ~ 10.28.
6,16 ~ 8.56.
4.98 ~ 6.82.
4.08 ~ 5.87.		 3.84 ~ 5.75.
3.19 ~ 4.79.
2.58 ~ 3.81.
2.11 ~ 3.17.		 4.42 ~ 6.63.
3,67 ~ 5.5.
2.97 ~ 4.4.
2.43 ~ 3.64.
1 1856 895
1.6 1894 895
JXRV-04-2 2 0.6 0,4 ~ 1.6. 1200 2248 875 1320 10.7
8.9
7.1
5.9		 7,4 ~ 10.28.
6,16 ~ 8.56.
4.98 ~ 6.82.
4.08 ~ 5.87.		 3.84 ~ 5.75.
3.19 ~ 4.79.
2.58 ~ 3.81.
2.11 ~ 3.17.		 4.42 ~ 6.63.
3,67 ~ 5.5.
2.97 ~ 4.4.
2.43 ~ 3.64.
1 2256 1006
1.6 2294 1006
JXRV-04-2.5. 2.5 0.6 0,4 ~ 1.6. 1200 2698 962 1320 10.7
8.9
7.1
5.9		 7,4 ~ 10.28.
6,16 ~ 8.56.
4.98 ~ 6.82.
4.08 ~ 5.87.		 3.84 ~ 5.75.
3.19 ~ 4.79.
2.58 ~ 3.81.
2.11 ~ 3.17.		 4.42 ~ 6.63.
3,67 ~ 5.5.
2.97 ~ 4.4.
2.43 ~ 3.64.
1 2706 1117
1.6 2744 1117
JXRV-04-3 3 0.6 0,4 ~ 1.6. 1200 3148 1048 1320 10.7
8.9
7.1
5.9		 7,4 ~ 10.28.
6,16 ~ 8.56.
4.98 ~ 6.82.
4.08 ~ 5.87.		 3.84 ~ 5.75.
3.19 ~ 4.79.
2.58 ~ 3.81.
2.11 ~ 3.17.		 4.42 ~ 6.63.
3,67 ~ 5.5.
2.97 ~ 4.4.
2.43 ~ 3.64.
1 3156 1226
1.6 3194 1226
JXRV-04-3.5. 3.5 0.6 0,4 ~ 1.6. 1600 2365 1310 1720 13.1
10.9
8.8
7.3		 10,3 ~ 14.4
8,6 ~ 12.
6,95 ~ 9.68.
5,76 ~ 8.03.		 4.7 ~ 7.04.
3.9 ~ 5.86.
3.15 ~ 4.73.
2.62 ~ 3.92.		 5.41 ~ 8.11.
4.49 ~ 6.73.
3.63 ~ 5.44.
3.01 ~ 4.52.
1 2403 1310
1.6 2411 1498
JXRV-04-4. 4 0.6 0,4 ~ 1.6. 1600 2615 1383 1720 13.1
10.9
8.8
7.3		 10,3 ~ 14.4
8,6 ~ 12.
6,95 ~ 9.68.
5,76 ~ 8.03.		 4.7 ~ 7.04.
3.9 ~ 5.86.
3.15 ~ 4.73.
2.62 ~ 3.92.		 5.41 ~ 8.11.
4.49 ~ 6.73.
3.63 ~ 5.44.
3.01 ~ 4.52.
1 2653 1383
1.6 2661 1586
JXRV-04-4.5. 4.5 0.6 0,4 ~ 1.6. 1600 2815 1491 1720 13.1
10.9
8.8
7.3		 10,3 ~ 14.4
8,6 ~ 12.
6,95 ~ 9.68.
5,76 ~ 8.03.		 4.7 ~ 7.04.
3.9 ~ 5.86.
3.15 ~ 4.73.
2.62 ~ 3.92.		 5.41 ~ 8.11.
4.49 ~ 6.73.
3.63 ~ 5.44.
3.01 ~ 4.52.
1 2853 1491
1.6 2861 1718
JXRV-04-5. 5 0.6 0,4 ~ 1.6. 1600 3215 1546 1720 13.1
10.9
8.8
7.3		 10,3 ~ 14.4
8,6 ~ 12.
6,95 ~ 9.68.
5,76 ~ 8.03.		 4.7 ~ 7.04.
3.9 ~ 5.86.
3.15 ~ 4.73.
2.62 ~ 3.92.		 5.41 ~ 8.11.
4.49 ~ 6.73.
3.63 ~ 5.44.
3.01 ~ 4.52.
1 3253 1546
1.6 3261 1785
JXRV-04-5.5. 5.5 0.6 0,4 ~ 1.6. 1800 2893 1763 1920 19.7
16
11.8
9.2		 15,52 ~ 21.1
12,6 ~ 17.6.
9,3 ~ 12.9.
7,3 ~ 10.1		 7,1 ~ 10.6.
5,7 ~ 8.6
4,2 ~ 6.3
3,3 ~ 5.		 8,8 ~ 13.2
6,6 ~ 9.6.
4,9 ~ 7.3
3.8 ~ 5.7
1 2931 1763
1.6 2943 2016
JXRV-04-6. 6 0.6 0,4 ~ 1.6. 1800 3093 1946 1920 19.7
16
11.8
9.2		 15,52 ~ 21.1
12,6 ~ 17.6.
9,3 ~ 12.9.
7,3 ~ 10.1		 7,1 ~ 10.6.
5,7 ~ 8.6
4,2 ~ 6.3
3.3 ~ 5.		 8,8 ~ 13.2
6,6 ~ 9.6.
4,9 ~ 7.3
3.8 ~ 5.7
1 3131 1846
1.6 3143 2117
JXRV-04-6.5. 6.5 0.6 0,4 ~ 1.6. 1800 3293 1930 1920 19.7
16
11.8
9.2		 15,52 ~ 21.1
12,6 ~ 17.6.
9,3 ~ 12.9.
7,3 ~ 10.1		 7,1 ~ 10.6.
5,7 ~ 8.6.
4,2 ~ 6.3
3,3 ~ 5.		 8,8 ~ 13.2
6,6 ~ 9.6.
4,9 ~ 7.3
3.8 ~ 5.7
1 3331 1930
1.6 3343 2218
JXRV-04-7.5. 7 0.6 0,4 ~ 1.6. 1800 3343 2012 1920 19.7
16
11.8
9.2		 15,52 ~ 21.1
12,6 ~ 17.6.
9,3 ~ 12.9.
7,3 ~ 10.1		 7,1 ~ 10.6.
5,7 ~ 8.6
4,2 ~ 6.3
3.3 ~ 5.		 8,8 ~ 13.2
6,6 ~ 9.6.
4,9 ~ 7.3
3.8 ~ 5.7
1 3481 2012
1.6 3493 2318
JXRV-04-7.5. 7.5 0.6 0,4 ~ 1.6. 1800 3643 2095 1920 19.7
16
11.8
9.2		 15,52 ~ 21.1
12,6 ~ 17.6.
9,3 ~ 12.9.
7,3 ~ 10.1		 7,1 ~ 10.6.
5,7 ~ 8.6
4,2 ~ 6.3
3.3 ~ 5.		 8,8 ~ 13.2
6,6 ~ 9.6.
4,9 ~ 7.3
3.8 ~ 5.7
1 3681 2095
1.6 3693 2420
JXRV-04-8. 8 0.6 0,4 ~ 1.6. 1800 3843 2178 1920 19.7
16
11.8
9.2		 15,52 ~ 21.1
12,6 ~ 17.6.
9,3 ~ 12.9.
7,3 ~ 10.1		 7,1 ~ 10.6.
5,7 ~ 8.6
4,2 ~ 6.3
3.3 ~ 5.		 8,8 ~ 13.2
6,6 ~ 9.6.
4,9 ~ 7.3
3.8 ~ 5.7
1 3881 2178
1.6 3893 2520
JXRV-04-8.5. 8.5 0.6 0,4 ~ 1.6. 2000 3254 2230 2120 21.4
17.4
12.8
9.93		 16,9 ~ 22.9.
13,7 ~ 19.1
10,1 ~ 14.
7,9 ~ 10.9.		 7,7 ~ 11.5.
6,2 ~ 9.4
4,5 ~ 6.8
3,6 ~ 5.4.		 9,6 ~ 14.3
7,2 ~ 10.4
5.3 ~ 7.9
4,1 ~ 6.2
1 3262 2230
1.6 3274 2913
JXRV-04-9.5. 9 0.6 0,4 ~ 1.6. 2000 3454 2282 2120 21.4
17.4
12.8
9.93		 16,9 ~ 22.9.
13,7 ~ 19.1
10,1 ~ 14.
7,9 ~ 10.9.		 7,7 ~ 11.5.
6,2 ~ 9.4
4,5 ~ 6.8
3,6 ~ 5.4.		 9,6 ~ 14.3
7,2 ~ 10.4
5.3 ~ 7.9
4,1 ~ 6.2
1 3462 2282
1.6 3474 2983
JXRV-04-9.5. 9.5 0.6 0,4 ~ 1.6. 2000 3654 2352 2120 21.4
17.4
12.8
9.93		 16,9 ~ 22.9.
13,7 ~ 19.1
10,1 ~ 14.
7,9 ~ 10.9.		 7,7 ~ 11.5.
6,2 ~ 9.4
4,5 ~ 6.8
3,6 ~ 5.4.		 9,6 ~ 14.3
7,2 ~ 10.4
5.3 ~ 7.9
4,1 ~ 6.2
1 3662 2352
1.6 3674 3083
JXRV-04-10. 10 0.6 0,4 ~ 1.6. 2000 3854 2440 2120 21.4
17.4
12.8
9.93		 16,9 ~ 22.9.
13,7 ~ 19.1
10,1 ~ 14.
7,9 ~ 10.9.		 7,7 ~ 11.5.
6,2 ~ 9.4
4,5 ~ 6.8
3,6 ~ 5.4.		 9,6 ~ 14.3
7,2 ~ 10.4
5.3 ~ 7.9
4,1 ~ 6.2
1 3862 2440
1.6 3874 3213
JXRV-04-11 11 0.6 0,4 ~ 1.6. 2400 3254 3589 2520 31.1
26.2
18.65
13.4		 23,2 ~ 30.3
19,5 ~ 27.5.
14,5 ~ 21.8.
10,4 ~ 14.6.		 10,5 ~ 16.7.
8,8 ~ 13.8.
6,6 ~ 10.9.
4.3 ~ 7.24.		 12,4 ~ 16.2
10,4 ~ 16.2
7,7 ~ 12.6.
5,52 ~ 8.76
1 3266 3589
1.6 3302 4766
JXRV-04-12. 12 0.6 0,4 ~ 1.6. 2400 3504 3740 2520 31.1
26.2
18.65
13.4		 23,2 ~ 30.3
19,5 ~ 27.5
14,5 ~ 21.8.
10,4 ~ 14.6.		 10,5 ~ 16.7.
8,8 ~ 13.8.
6,6 ~ 10.9.
4.3 ~ 7.24.		 12,4 ~ 16.2
10,4 ~ 16.2
7,7 ~ 12.6.
5,52 ~ 8.76
1 3516 3740
1.6 3552 5009
JXRV-04-13. 13 0.6 0,4 ~ 1.6. 2400 3704 3862 2520 31.1
26.2
18.65
13.4		 23,2 ~ 30.3
19,5 ~ 27.5
14,5 ~ 21.8.
10,4 ~ 14.6.		 10,5 ~ 16.7.
8,8 ~ 13.8.
6,6 ~ 10.9.
4.3 ~ 7.24.		 12,4 ~ 16.2
10,4 ~ 16.2
7,7 ~ 12.6.
5,52 ~ 8.76
1 3716 3862
1.6 3752 5204
JXRV-04-14. 14 0.6 0,4 ~ 1.6. 2400 3954 4014 2520 31.1
26.2
18.65
13.4		 23,2 ~ 30.3
19,5 ~ 27.5
14,5 ~ 21.8.
10,4 ~ 14.6.		 10,5 ~ 16.7.
8,8 ~ 13.8.
6,6 ~ 10.9.
4.3 ~ 7.24.		 12,4 ~ 16.2
10,4 ~ 16.2
7,7 ~ 12.6.
5,52 ~ 8.76
1 3966 4014
1.6 4002 5446
JXRV-04-15 15 0.6 0,4 ~ 1.6. 2400 4154 4136 2520 31.1
26.2
18.65
13.4		 23,2 ~ 30.3
19,5 ~ 27.5
14,5 ~ 21.8.
10,4 ~ 14.6.		 10,5 ~ 16.7.
8,8 ~ 13.8.
6,6 ~ 10.9.
4.3 ~ 7.24.		 12,4 ~ 16.2
10,4 ~ 16.2
7,7 ~ 12.6.
5,52 ~ 8.76
1 4166 4136
1.6 4202 5680

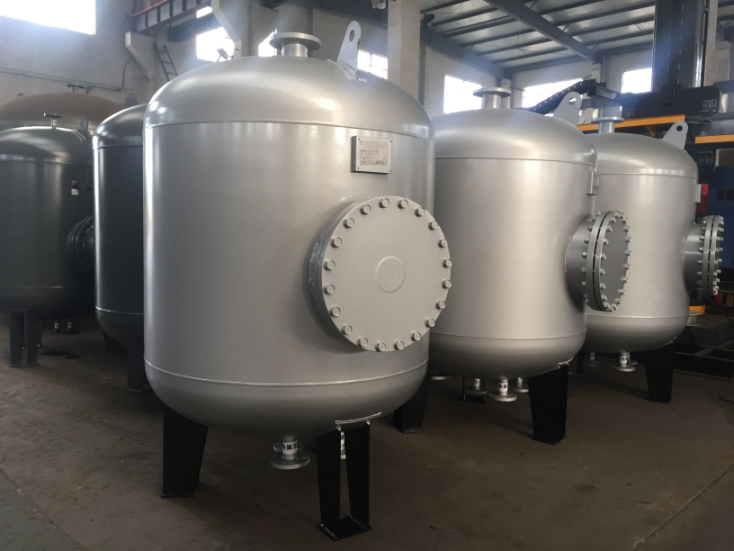

图片 32.
