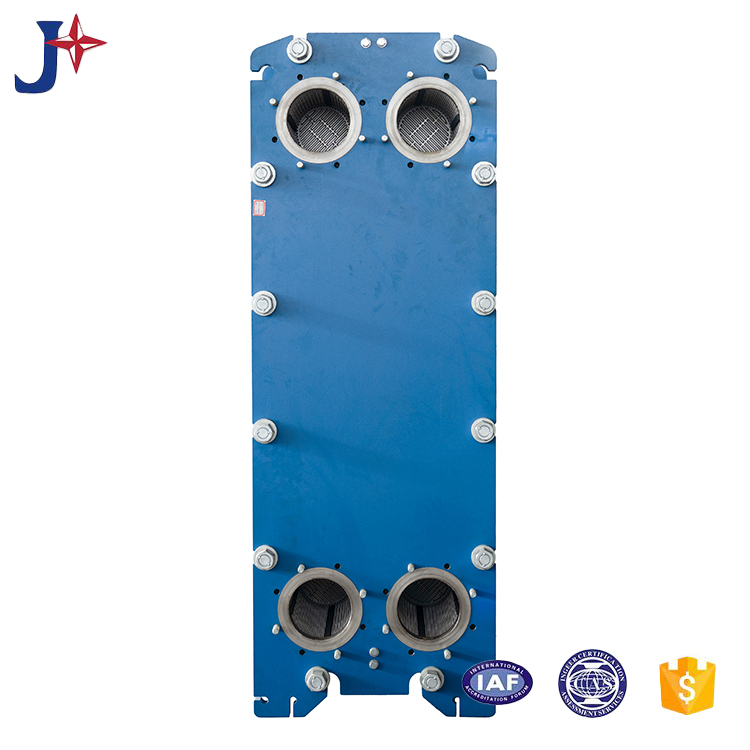

Металлическая втулка является ключевой частью пластинчатых теплообменников, соединяющей трубопроводы и корпус теплообменника. Встраивание металлической втулки в металлическое сопло эффективно повышает качество соединения. Вот краткий обзор:
Структура и материалы
В основном он состоит из сопла из нержавеющей стали и специальной металлической втулки (например, медной втулки). Сопло имеет раструбную часть, куда плотно прилегает и приваривается втулка. В некоторых конструкциях добавляется бронзовое сварочное кольцо для повышения эффективности сварки.
К распространенным материалам втулок относятся медь, нержавеющая сталь, титан, сплав 254, сплав C-276, выбранные в зависимости от рабочей среды, температуры, давления и других условий эксплуатации.
Тип интерфейса
Резьбовые интерфейсы (внутренние и внешние) широко применяются и соответствуют таким стандартам, как ISO-G, NPT и ISO 7/1. Они легко монтируются и демонтируются, идеально подходят для соединений малого диаметра.
Ключевые преимущества
Коррозионная стойкость: изолирует агрессивные жидкости от пластины и рамы, эффективно защищая корпус теплообменника.
Надежное уплотнение: герметичное сварное соединение сводит к минимуму риск утечек.
Простота установки и обслуживания: втулки, подобранные по материалу (например, медные втулки для медных трубопроводов), упрощают установку и последующую замену.
Советы по установке и обслуживанию
При установке обеспечьте плотную посадку и надежную сварку. Затяните резьбовые соединения до номинального крутящего момента с помощью профессиональных инструментов и уменьшите дополнительную нагрузку на теплообменник в трубопроводе.
Проводите регулярные проверки на предмет утечек и коррозии. Для резьбовых типов проверяйте состояние резьбы и своевременно заменяйте уплотнения или устраняйте повреждения.
