штат: | |
---|---|
Количество: | |
Теплообменник из оболочки и трубки состоит из оболочки, пакета трубки теплопередачи, листа труб, перегородки (перегородка) и коробки трубки. Оболочка в основном цилиндрична, а внутри установлена пучка трубки установлен, а два конца пучка труб закреплены на трубной пластине.
Есть два вида горячих и холодных жидкостей для теплового обмена, один протекает внутри трубки, называемой жидкостью на стороне трубки; Другой течет за пределами трубки, называемый жидкостью на стороне оболочки.
Чтобы улучшить коэффициент теплопередачи жидкости за пределами трубки, в оболочке обычно устанавливаются несколько перегородков. Перегородка может увеличить скорость жидкости на стороне оболочки, заставляя жидкость проходить через пакет трубки в боковом направлении несколько раз в соответствии с назначенным расстоянием и повысить степень турбулентности жидкости.
Там может быть много вариантов дизайна оболочки и трубки. Как правило, концы каждой трубки соединены с пленами (иногда называемыми водяными коробками) через отверстия в трубных листах. Пробирки могут быть прямыми или согнутыми в форме u, называемой U-труб.
На атомных электростанциях, называемых реакторами воды под давлением, большие теплообменники, называемые парогенераторами, представляют собой двухфазные теплообменники с оболочкой и трубкой, которые обычно имеют U-трубки. Они используются для кипячения водой, переработанной из поверхностного конденсатора в пар, чтобы привести турбину для производства энергии. Большинство теплообменников с оболочкой и трубкой составляют 1, 2 или 4 проходов на стороне трубки. Это относится к количеству раз, когда жидкость в трубках проходит через жидкость в оболочке. В одном проходе теплообменника жидкость проходит в одном конце каждой трубки, а другая.
Поверхностные конденсаторы на электростанциях часто представляют собой теплообменники с прямыми трубами в 1 проход (см. Поверхностный конденсатор для диаграммы). Два и четыре прохождения распространены, потому что жидкость может входить и выйти на одну и ту же сторону. Это делает конструкцию намного проще.

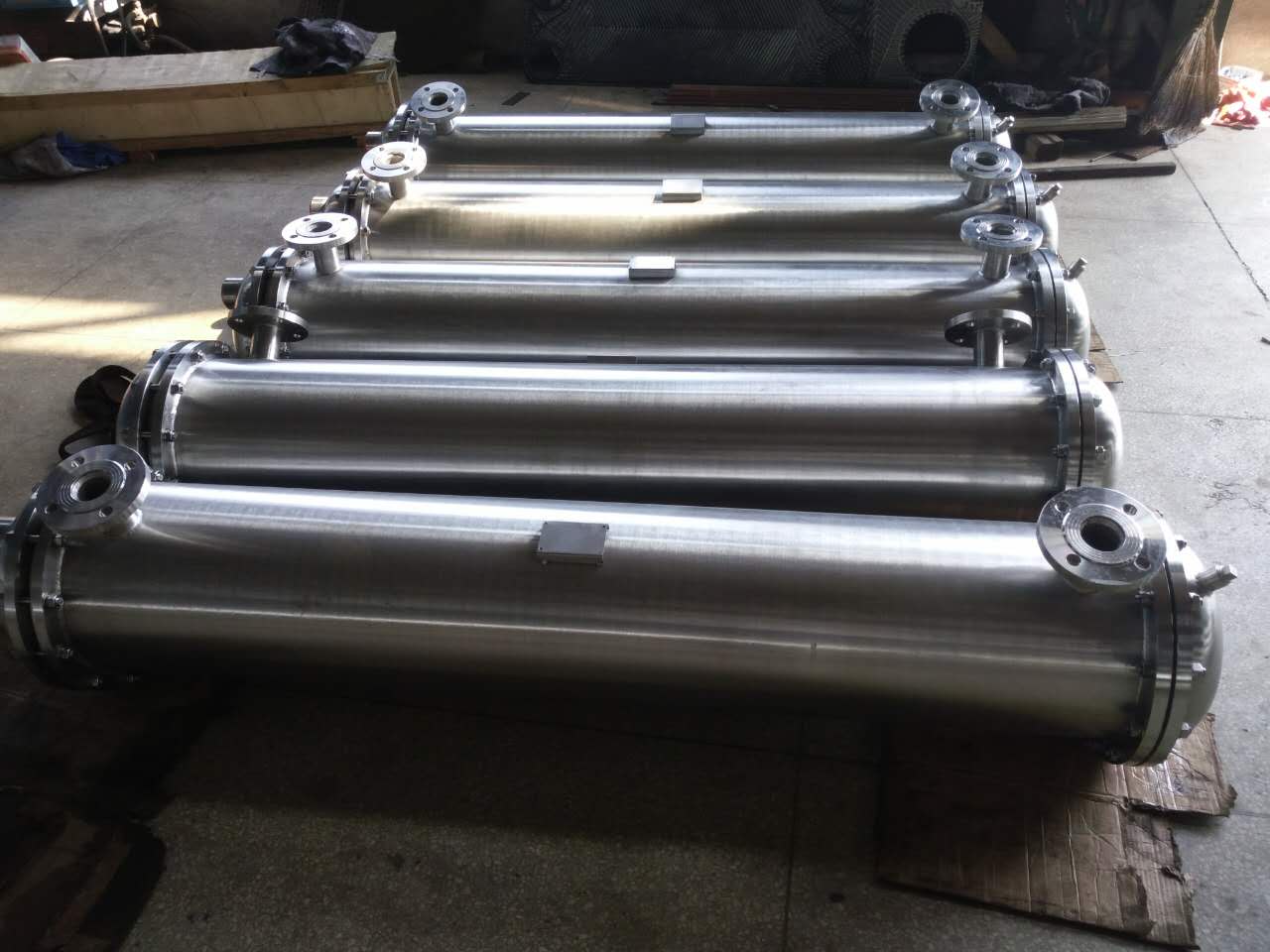

Изображение продукта
Этот теплообменник оболочки и трубки состоит из оболочки, эта трубка теплопередачи объединяет, лист трубки, перегородка (перегородка) вместе с коробкой трубки. Оболочка в основном цилиндрическая, и внутри установлен пучок трубопровода, а два конца с пучком трубки закреплены на трубной пластине.
Существует две формы горячих и холодных жидкостей для теплового обмена, вы текуте внутри кабелепровода, называемой жидкостью на стороне трубки; Другой выходит за пределы трубки, называемой жидкостью на стороне оболочки.
Чтобы они могли улучшить коэффициент теплопередачи из жидкости за пределами трубки, в оболочке обычно устанавливаются несколько перегородков. Перегородка может добавить к скорости гладкости на оболочке, заставляя жидкость проходить через пучок трубки несколько раз в соответствии с назначенным расстоянием и усилить их образование турбулентности жидкости.
Там будет много вариаций на фактической паттерне оболочки и трубки. Как правило, концы каждой трубки подключены, чтобы помочь дленам (иногда называемым коробками H2O) через отверстия внутри труб. Пробирки могут быть прямыми или согнутыми от формы Оуг, называемой U-труб.
На ядерных силовых растениях, называемых реакторами под давлением вод, большие теплообменники, названные парогенераторами, представляют собой двухфазные теплообменники с оболочкой и трубкой, которые обычно имеют U-труб. Они полезны для кипячения водой, переработанной из вашего поверхностного конденсатора в воду, чтобы водить турбину, чтобы обеспечить силу. Большинство теплых обменов с оболочкой и трубкой имеют 1, 2 или 4 проходов на стороне трубки. Это относится к тому, сколько раз жидкость, в то время как в трубках проходит через жидкость, находясь в оболочке. В соло -проходном теплообменнике жидкость проходит в одном конце каждой трубки и выходит на противоположность.
Поверхностные конденсаторы на электростанциях часто представляют собой теплообменники с прямыми трубами в 1 проход (см. Конденсатор площади поверхности для диаграммы). Два и четыре уходящих конструкции распространены, потому что жидкость может входить и выйти примерно на одной стороне. Это делает строительство невероятно проще.
Теплообменник из оболочки и трубки состоит из оболочки, пакета трубки теплопередачи, листа труб, перегородки (перегородка) и коробки трубки. Оболочка в основном цилиндрична, а внутри установлена пучка трубки установлен, а два конца пучка труб закреплены на трубной пластине.
Есть два вида горячих и холодных жидкостей для теплового обмена, один протекает внутри трубки, называемой жидкостью на стороне трубки; Другой течет за пределами трубки, называемый жидкостью на стороне оболочки.
Чтобы улучшить коэффициент теплопередачи жидкости за пределами трубки, в оболочке обычно устанавливаются несколько перегородков. Перегородка может увеличить скорость жидкости на стороне оболочки, заставляя жидкость проходить через пакет трубки в боковом направлении несколько раз в соответствии с назначенным расстоянием и повысить степень турбулентности жидкости.
Там может быть много вариантов дизайна оболочки и трубки. Как правило, концы каждой трубки соединены с пленами (иногда называемыми водяными коробками) через отверстия в трубных листах. Пробирки могут быть прямыми или согнутыми в форме u, называемой U-труб.
На атомных электростанциях, называемых реакторами воды под давлением, большие теплообменники, называемые парогенераторами, представляют собой двухфазные теплообменники с оболочкой и трубкой, которые обычно имеют U-трубки. Они используются для кипячения водой, переработанной из поверхностного конденсатора в пар, чтобы привести турбину для производства энергии. Большинство теплообменников с оболочкой и трубкой составляют 1, 2 или 4 проходов на стороне трубки. Это относится к количеству раз, когда жидкость в трубках проходит через жидкость в оболочке. В одном проходе теплообменника жидкость проходит в одном конце каждой трубки, а другая.
Поверхностные конденсаторы на электростанциях часто представляют собой теплообменники с прямыми трубами в 1 проход (см. Поверхностный конденсатор для диаграммы). Два и четыре прохождения распространены, потому что жидкость может входить и выйти на одну и ту же сторону. Это делает конструкцию намного проще.
Изображение продукта
Этот теплообменник оболочки и трубки состоит из оболочки, эта трубка теплопередачи объединяет, лист трубки, перегородка (перегородка) вместе с коробкой трубки. Оболочка в основном цилиндрическая, и внутри установлен пучок трубопровода, а два конца с пучком трубки закреплены на трубной пластине.
Существует две формы горячих и холодных жидкостей для теплового обмена, вы текуте внутри кабелепровода, называемой жидкостью на стороне трубки; Другой выходит за пределы трубки, называемой жидкостью на стороне оболочки.
Чтобы они могли улучшить коэффициент теплопередачи из жидкости за пределами трубки, в оболочке обычно устанавливаются несколько перегородков. Перегородка может добавить к скорости гладкости на оболочке, заставляя жидкость проходить через пучок трубки несколько раз в соответствии с назначенным расстоянием и усилить их образование турбулентности жидкости.
Там будет много вариаций на фактической паттерне оболочки и трубки. Как правило, концы каждой трубки подключены, чтобы помочь дленам (иногда называемым коробками H2O) через отверстия внутри труб. Пробирки могут быть прямыми или согнутыми от формы Оуг, называемой U-труб.
На ядерных силовых растениях, называемых реакторами под давлением вод, большие теплообменники, названные парогенераторами, представляют собой двухфазные теплообменники с оболочкой и трубкой, которые обычно имеют U-труб. Они полезны для кипячения водой, переработанной из вашего поверхностного конденсатора в воду, чтобы водить турбину, чтобы обеспечить силу. Большинство теплых обменов с оболочкой и трубкой имеют 1, 2 или 4 проходов на стороне трубки. Это относится к тому, сколько раз жидкость, в то время как в трубках проходит через жидкость, находясь в оболочке. В соло -проходном теплообменнике жидкость проходит в одном конце каждой трубки и выходит на противоположность.
Поверхностные конденсаторы на электростанциях часто представляют собой теплообменники с прямыми трубами в 1 проход (см. Конденсатор площади поверхности для диаграммы). Два и четыре уходящих конструкции распространены, потому что жидкость может входить и выйти примерно на одной стороне. Это делает строительство невероятно проще.
Теплообменники пластин широко использовались в центральном отоплении, продуктах питания, машин, металлургии, нефтехимической промышленности и судах, и стали ведущим оборудованием для обмена теплообмена в городских центрах по центральному отоплению. Чтобы обеспечить нормальную работу теплообменника пластин и продлить срок службы ключевых компонентов, особенно важно понять неудачи теплообменника пластин, их причины и методы обработки. Ниже приведено описание того, как справиться с теплообменником, когда падение давления слишком велико.
Пластин -теплообменники были впервые введены в коммерческое производство в 1930 -х годах и в настоящее время используются все более и более широко в проектах по водоснабжению, отоплению и кондиционированию воздуха в промышленных и гражданских зданиях. Правильный выбор теплообменников пластин может обеспечить плавную реализацию и использование проекта. Здесь мы представляем, как выбрать теплообменник.
С увеличением использования, эффективность теплообменника теплообменника неизбежно будет затронута, что влияет на нормальную работу. Есть много причин для низкой эффективности теплопередачи на теплообменниках пластин. Потому что мы все знаем, что эффективность теплообменника теплообменника пластин очень высока, и это одна из причин, по которой люди часто выбирают его. Сегодня мы обсудим этот вопрос.
Даже теплообменник пластин может иметь проблемы в течение года и требовать технического обслуживания, особенно его уплотнений, чтобы увидеть, ослабилось ли он.
Теплообменник пластин-это новый тип высокоэффективного теплообменника, изготовленного из металлических листов с определенными гофрированными формами, сложенными друг на друга. Тонкий прямоугольный канал образуется между различными пластинами, и тепло обменивается через пластины. Теплообменник пластин является идеальным оборудованием для теплового обмена жидкости и жидкости и жидкости.
Теплообменники - это устройства, используемые для переноса тепла от горячей жидкости в холодную жидкость для удовлетворения определенных требований к процессу и представляют собой промышленное применение конвективного теплопередачи и теплопроводности. Теплообменники могут быть классифицированы по -разному. Его эксплуатационный процесс можно разделить на три основные категории: межстение, гибридное и тепловое хранение. Согласно его поверхностной компактности можно разделить на две категории: компактные и некомпактные. Далее давайте узнаем об истории развития теплообменника.
