| Количество: | |
|---|---|
Теплообменник из оболочки и трубки состоит из цилиндрической оболочки, пакета теплопередачи, листа труб, перегородки и коробки для трубки. Пакет труб надежно прикреплен к трубной пластине на обоих концах.
Теплообмен происходит между двумя типами жидкости: жидкостью на стороне трубки, которая течет внутри трубок, и жидкости с оболочкой, которая вытекает за пределы труб.
Чтобы повысить коэффициент теплопередачи жидкости за пределами трубок, в оболочке обычно устанавливаются перегородки. Эти перегородки увеличивают скорость жидкости со стороны оболочки, заставляя ее проходить через пучок трубку несколько раз в боковом направлении с заранее определенными интервалами. Это способствует большей турбулентности жидкости и повышает общую эффективность теплопередачи.
Реакторы воды под давлением на атомных электростанциях используют парогенераторы, которые представляют собой большие двухфазные теплообменники оболочки и труб. Эти парогенераторы обычно используют U-трубки и служат цели преобразования переработанной воды из поверхностного конденсатора в пар. Сгенерированный пара затем используется для управления турбиной, производя электроэнергию.
Когда дело доходит до боковой стороны теплообменников с оболочкой и трубкой, они часто следуют за 1-пропавным, 2-проходным или 4-продольным дизайном. Этот дизайн относится к тому, сколько раз жидкость внутри трубок проходит через жидкость внутри оболочки. В одном теплообменнике жидкость входит в один конец каждой трубки и выходит с другого конца.
Поверхностные конденсаторы, используемые на электростанциях, часто предназначены как 1-проходные теплообменники. Эти конденсаторы, показанные на диаграмме, обычно используют две и четыре конфигурации проходов, поскольку они позволяют жидкости входить и выходить с той же стороны. Это значительно упрощает строительный процесс.

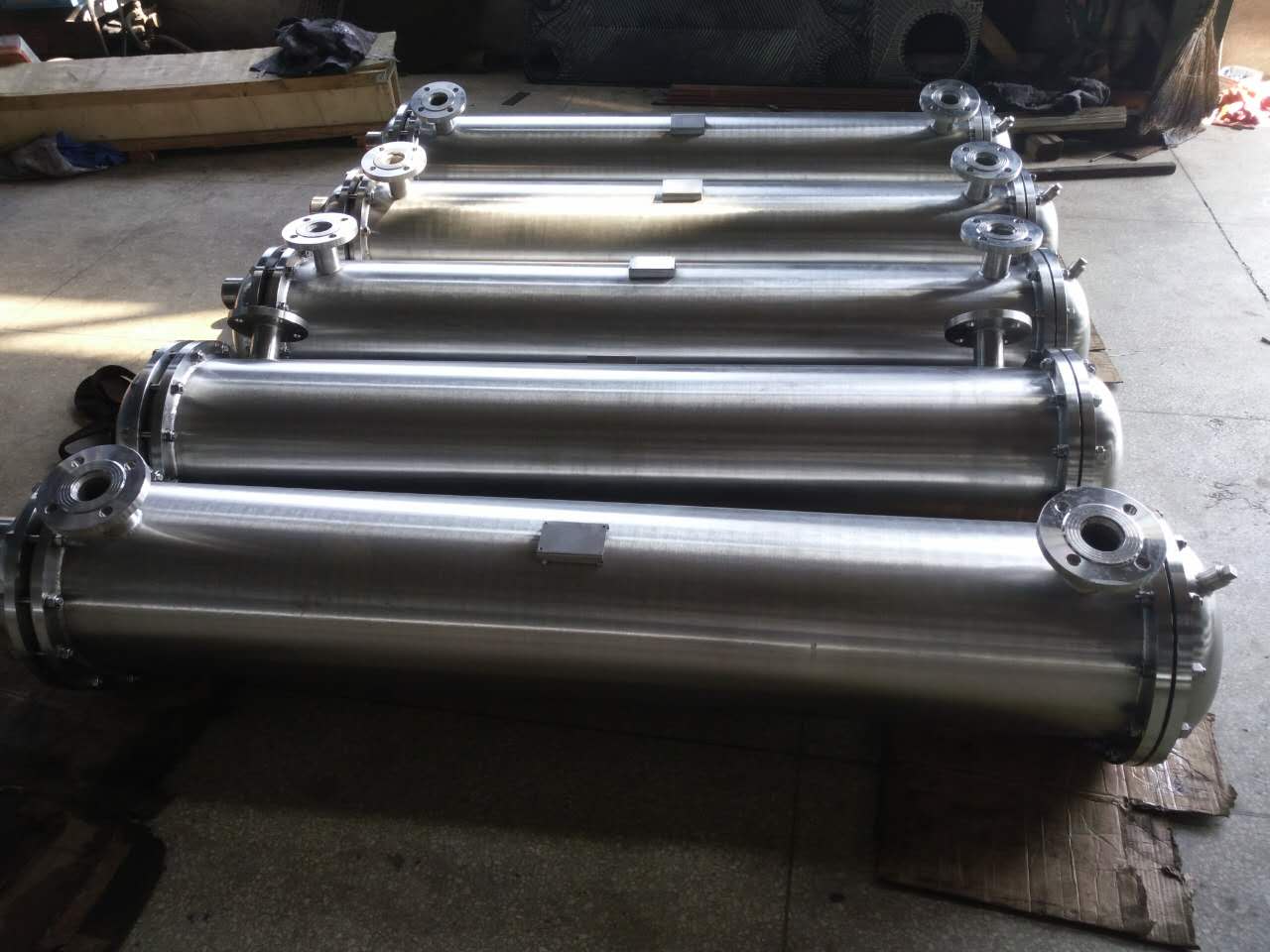

Изображение продукта
Теплообменник из оболочки и трубки состоит из цилиндрической оболочки, пакета теплопередачи, листа труб, перегородки и коробки для трубки. Пакет труб надежно прикреплен к трубной пластине на обоих концах.
Теплообмен происходит между двумя типами жидкости: жидкостью на стороне трубки, которая течет внутри трубок, и жидкости с оболочкой, которая вытекает за пределы труб.
Чтобы повысить коэффициент теплопередачи жидкости за пределами трубок, в оболочке обычно устанавливаются перегородки. Эти перегородки увеличивают скорость жидкости со стороны оболочки, заставляя ее проходить через пучок трубку несколько раз в боковом направлении с заранее определенными интервалами. Это способствует большей турбулентности жидкости и повышает общую эффективность теплопередачи.
Реакторы воды под давлением на атомных электростанциях используют парогенераторы, которые представляют собой большие двухфазные теплообменники оболочки и труб. Эти парогенераторы обычно используют U-трубки и служат цели преобразования переработанной воды из поверхностного конденсатора в пар. Сгенерированный пара затем используется для управления турбиной, производя электроэнергию.
Когда дело доходит до боковой стороны теплообменников с оболочкой и трубкой, они часто следуют за 1-пропавным, 2-проходным или 4-продольным дизайном. Этот дизайн относится к тому, сколько раз жидкость внутри трубок проходит через жидкость внутри оболочки. В одном теплообменнике жидкость входит в один конец каждой трубки и выходит с другого конца.
Поверхностные конденсаторы, используемые на электростанциях, часто предназначены как 1-проходные теплообменники. Эти конденсаторы, показанные на диаграмме, обычно используют две и четыре конфигурации проходов, поскольку они позволяют жидкости входить и выходить с той же стороны. Это значительно упрощает строительный процесс.
Изображение продукта
